¿Cómo generar el contrato OpenAPI desde un blueprint?

1. Inicia sesión en tu cuenta de Lucidchart con tu usuario y clave.
   Ingresa a Lucidchart con tu usuario y contraseña.

2. Valida estos criterios en tu Blueprint Productor.
   Garantiza que el documento donde modelaste tu blueprint productor cumpla con lo siguiente:

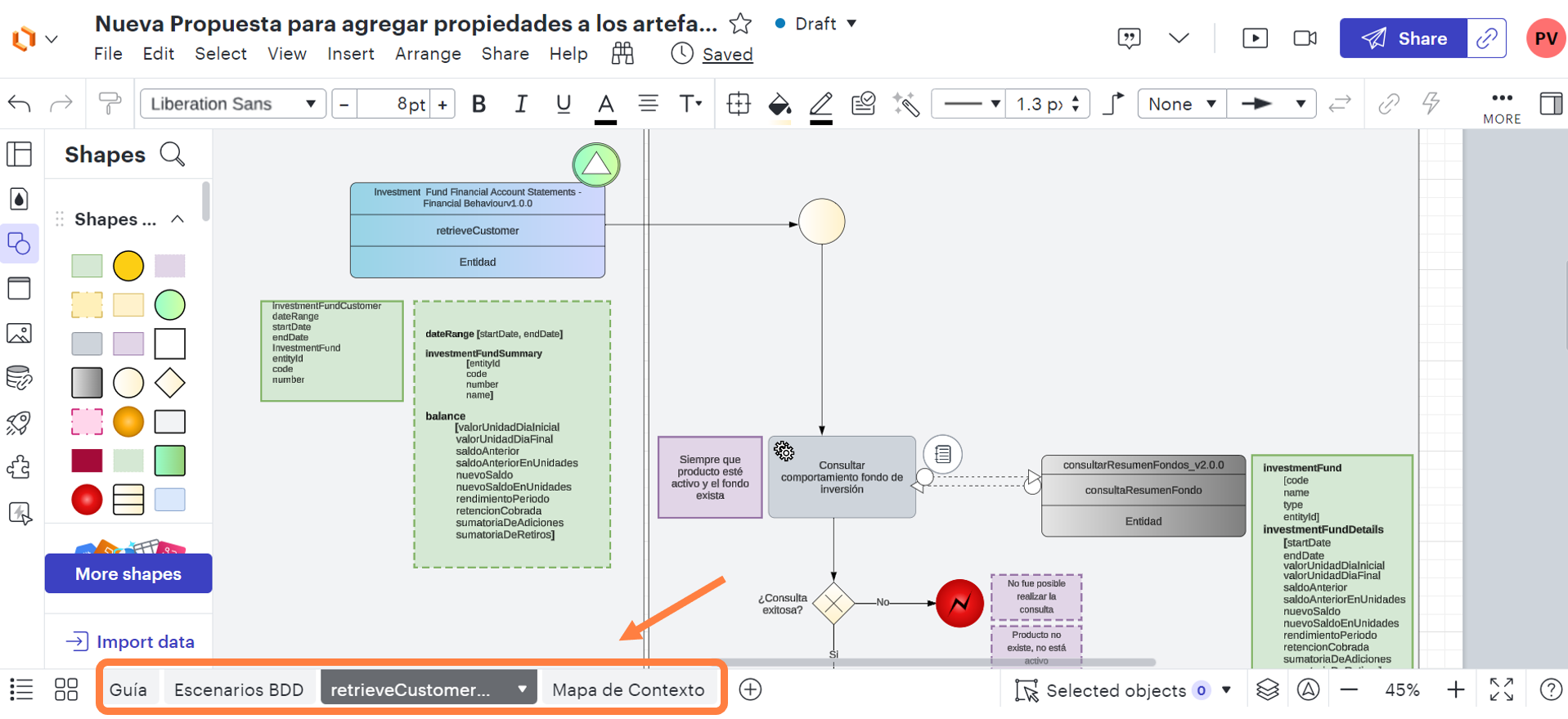

   • Mantener de la plantilla "análisis y modelado SOA" en lucid, las hojas: Guía, Escenarios BDD, Blueprint Productor, Mapa de contexto.

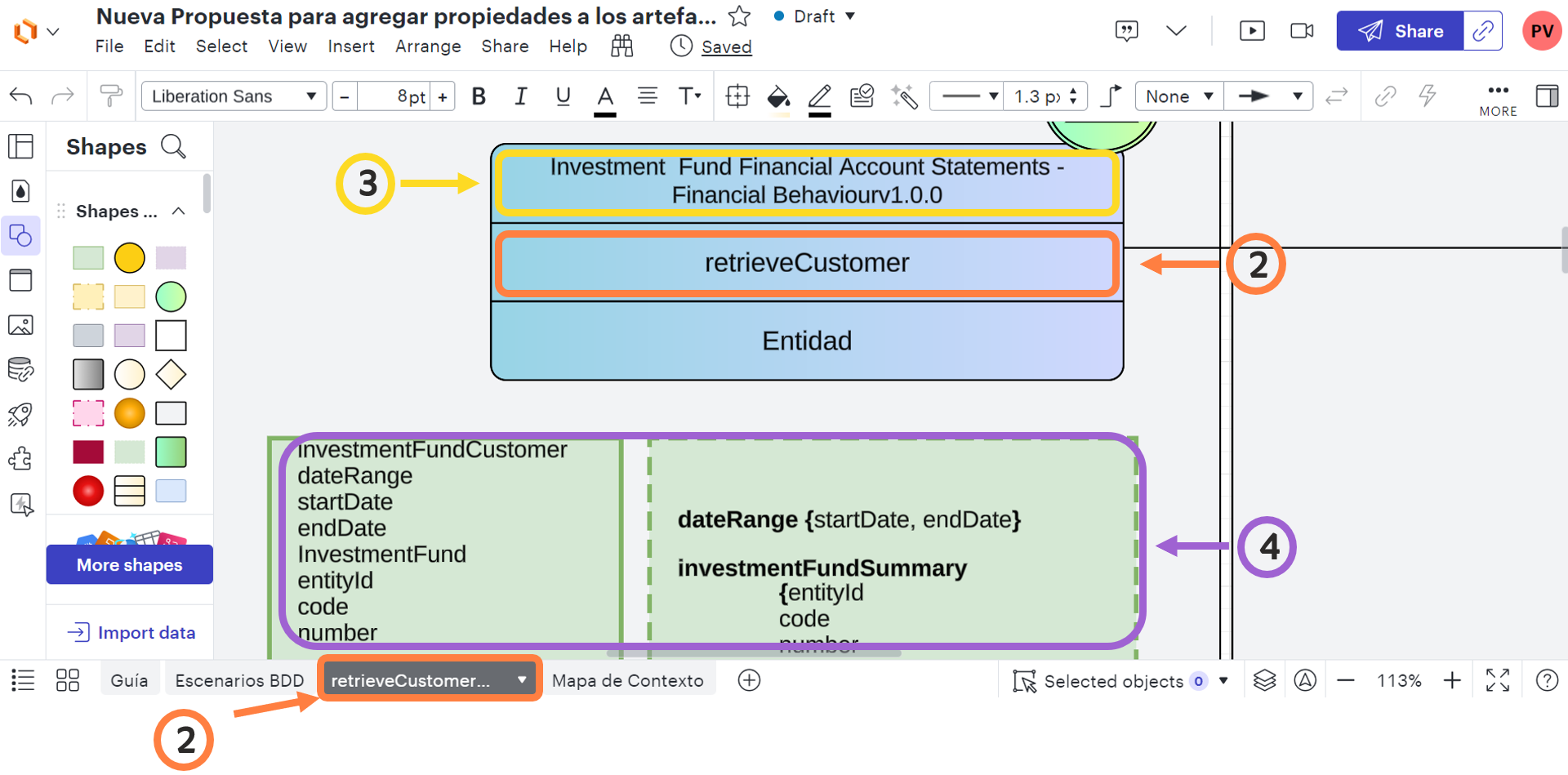

   • El nombre de la hoja donde tienes el blueprint debe ser igual al nombre de la operación y tener el formato camelCase.
   • Los nombres de las APIs y producto deben seguir el siguiente formato: Producto - NombreApi v1.0.0.
   • Los nombres de los campos de entrada y salida deben seguir el formato camelCase, ejemplos: dataRange, code.

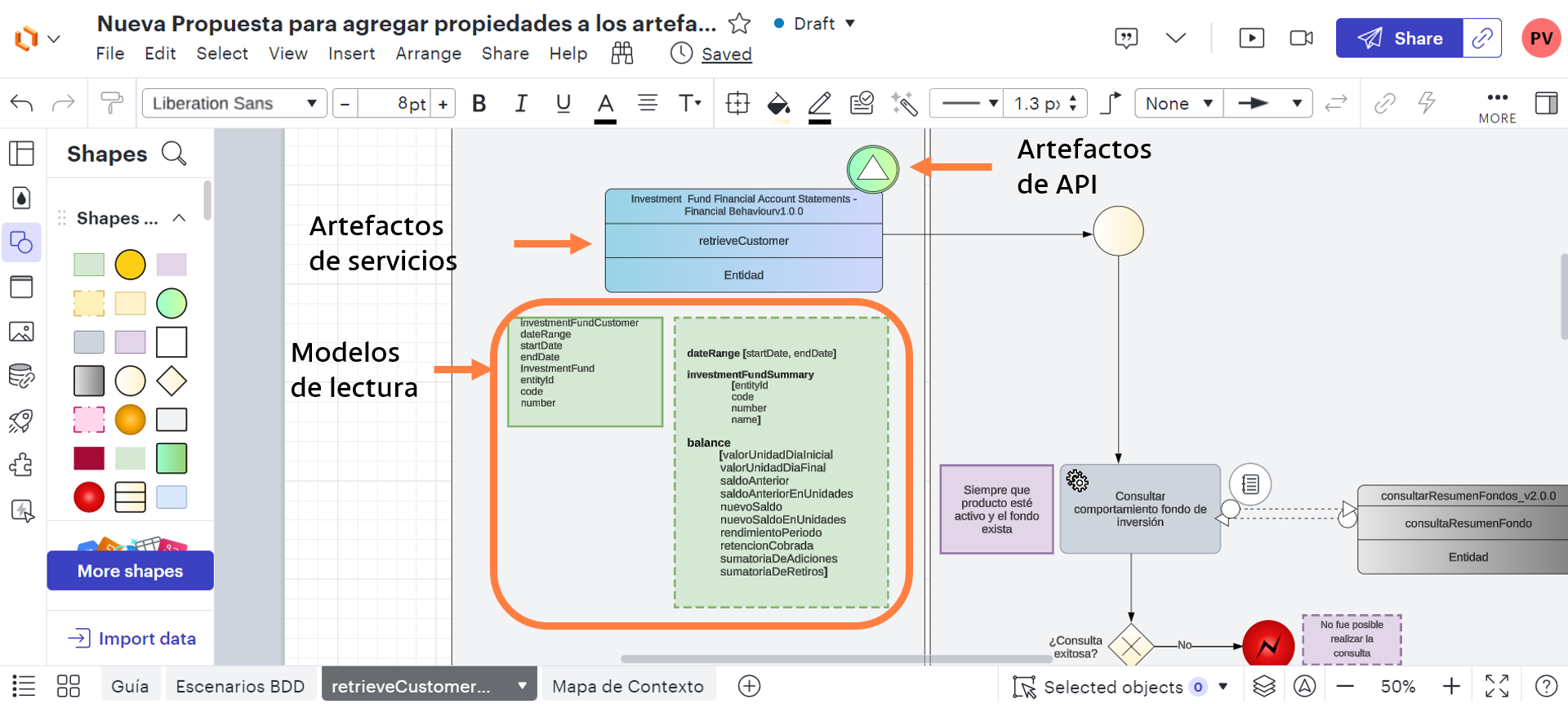

   • No agrupes los artefactos de servicios con sus modelos de lectura y el artefacto que indica que es una API.

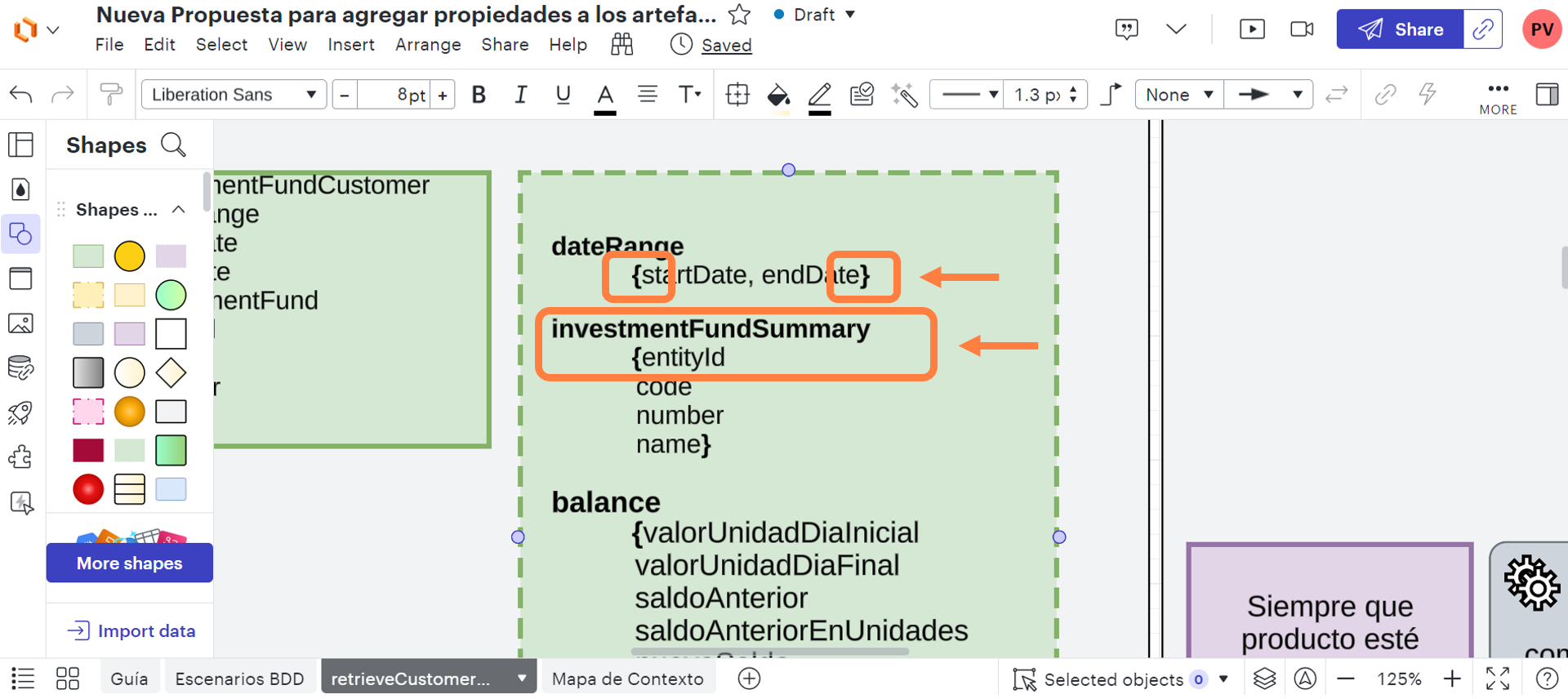

   • Si dentro de tus modelos de lectura de salida y/o entrada tienes campos de tipo "objeto", debes usar este carácter especial {}, indicando dentro de la llave los elementos del objeto.
     Revisa que no tengas espacio entre la llave y el primer campo, ni el último campo del objeto; también revisa que tengas un espacio o un salto de línea entre el nombre de la entidad (objeto) y el corchete.



     Nota: Para mayor detalle en el diseño del blueprint en lucidchart y uso de artefactos, consulta la "guía blueprint lucidChart" y la "guía de Modelamiento SOA" en el sitio de formación de la LDC análisis y modelado SOA.


3. Consulta este código de verificación.

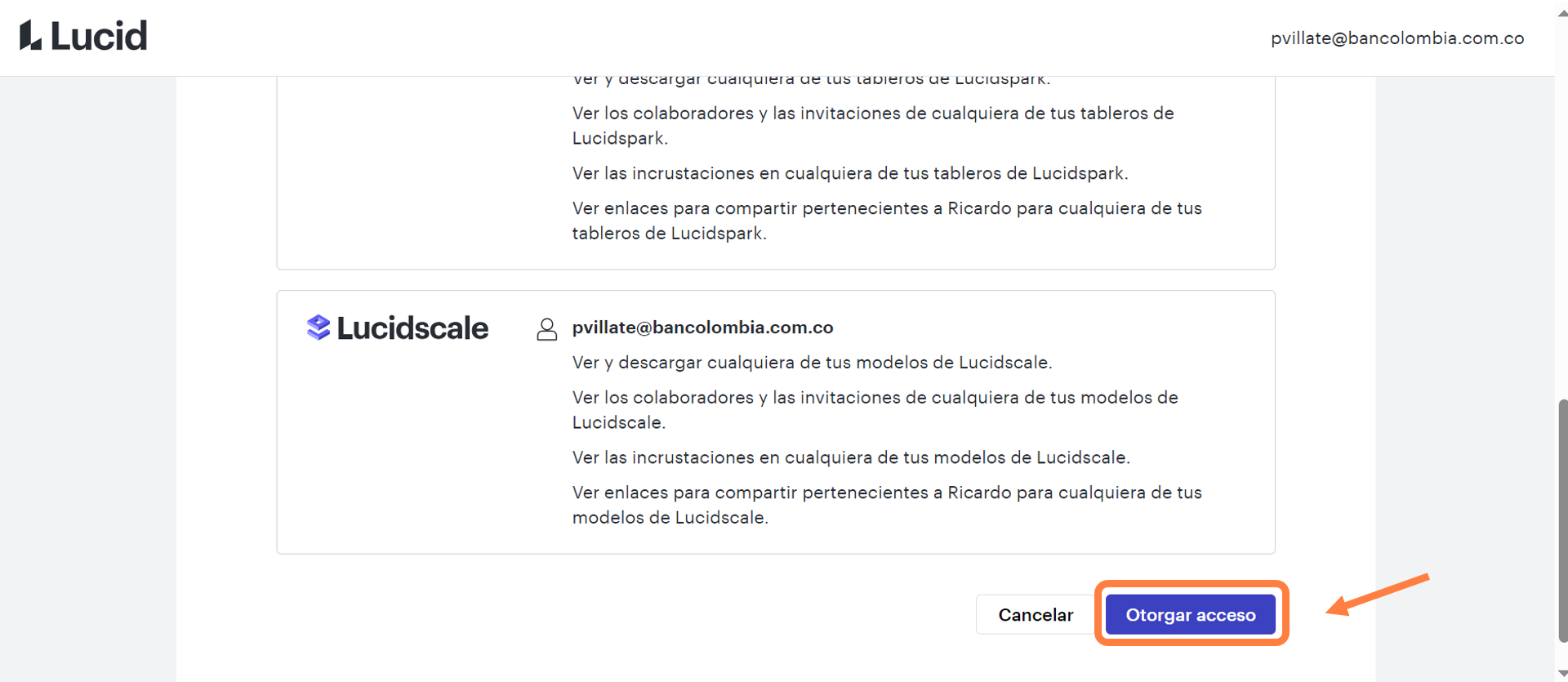

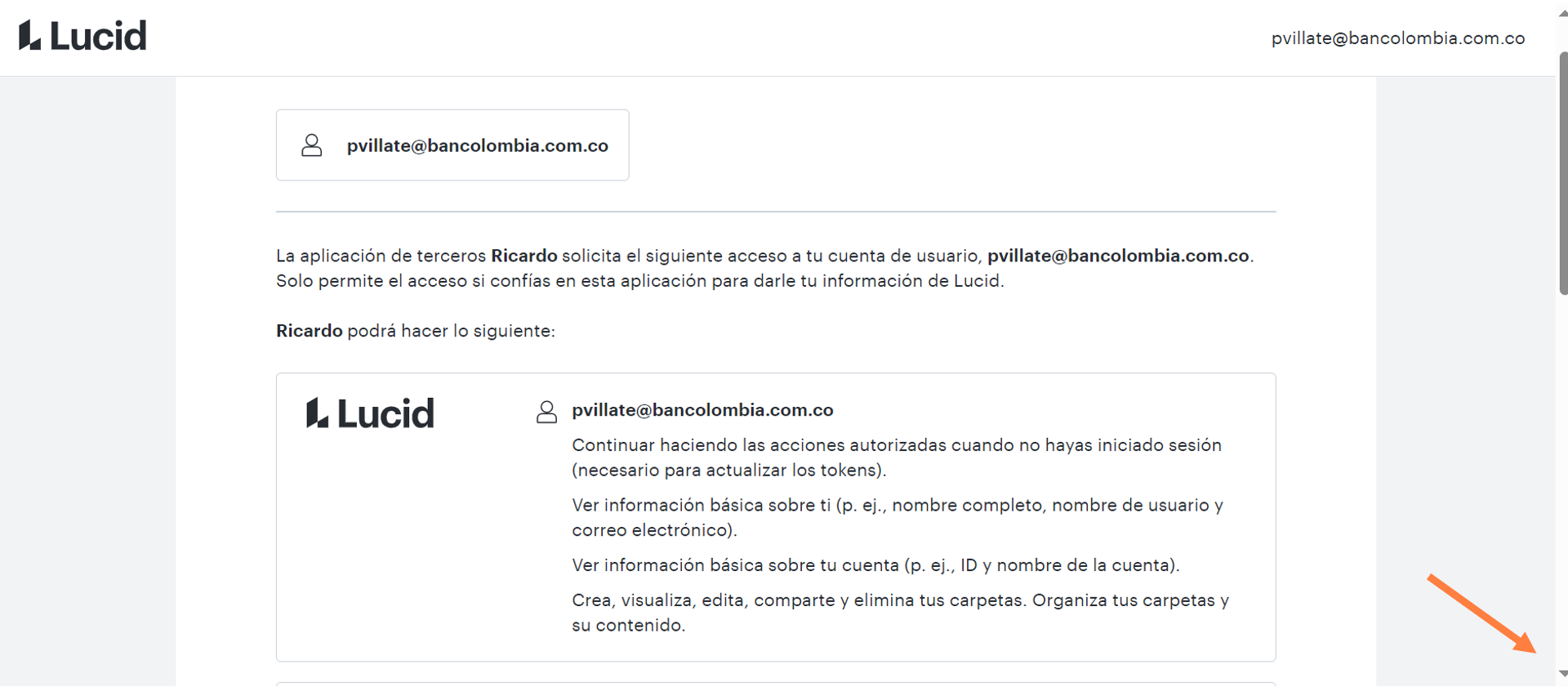

   La primera vez te va a aparecer la siguiente pantalla donde debes autorizar.

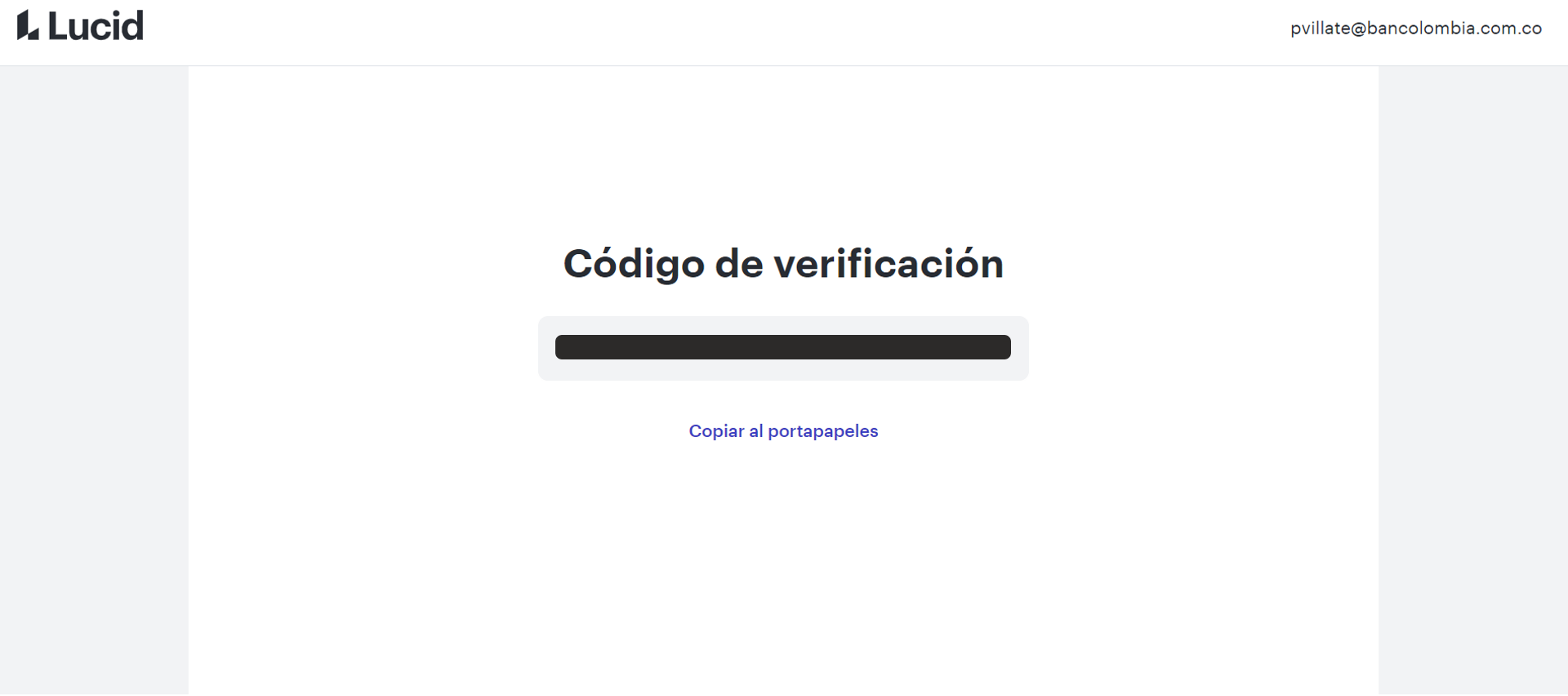

   Código de verificación: Este código es válido por una hora o por cada vez que se tenga una consulta exitosa de un blueprint. Por favor, guárdalo para usarlo más adelante.





4. Consultar identificador del Blueprint.
   Abre el Blueprint en Lucidchart y extrae el identificador de la URL.





5. Generar el contrato.

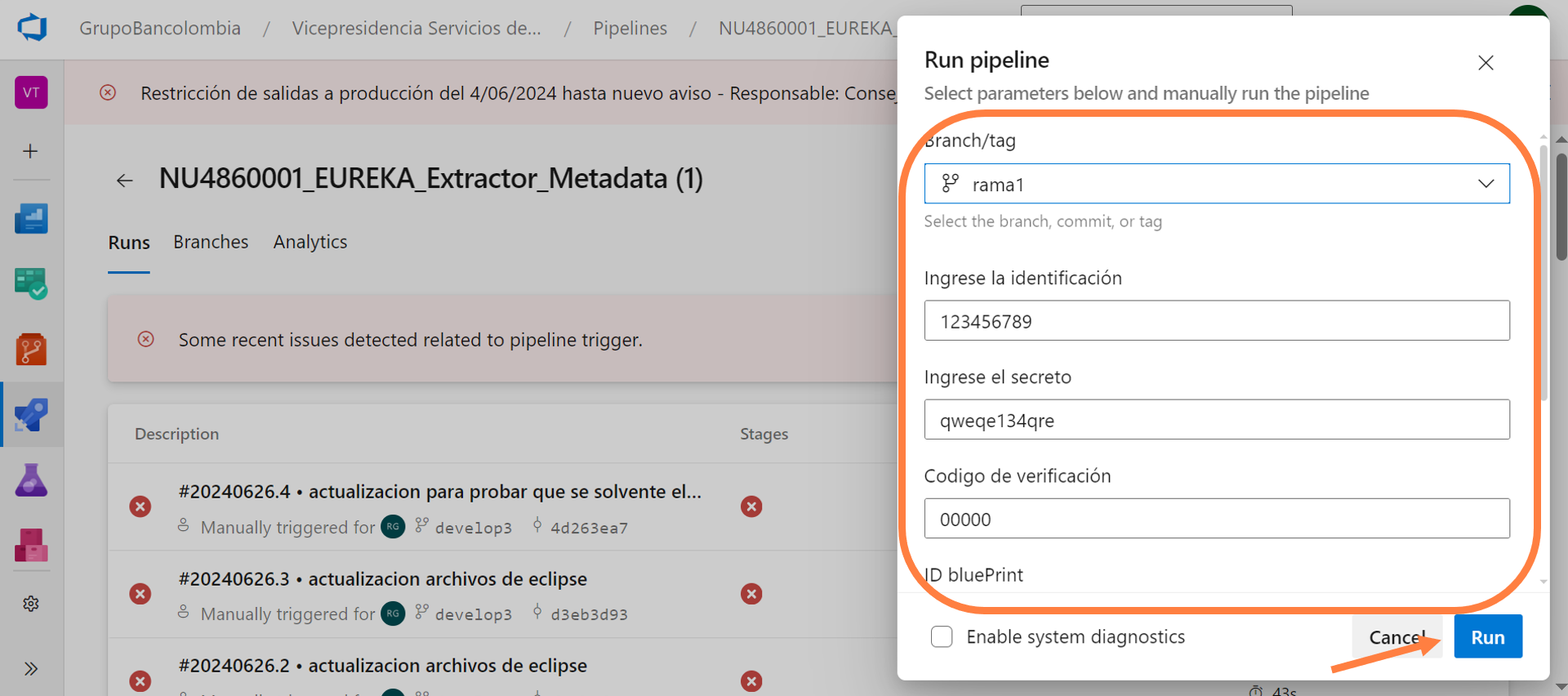

   • Ingresa al repositorio del Pipeline.

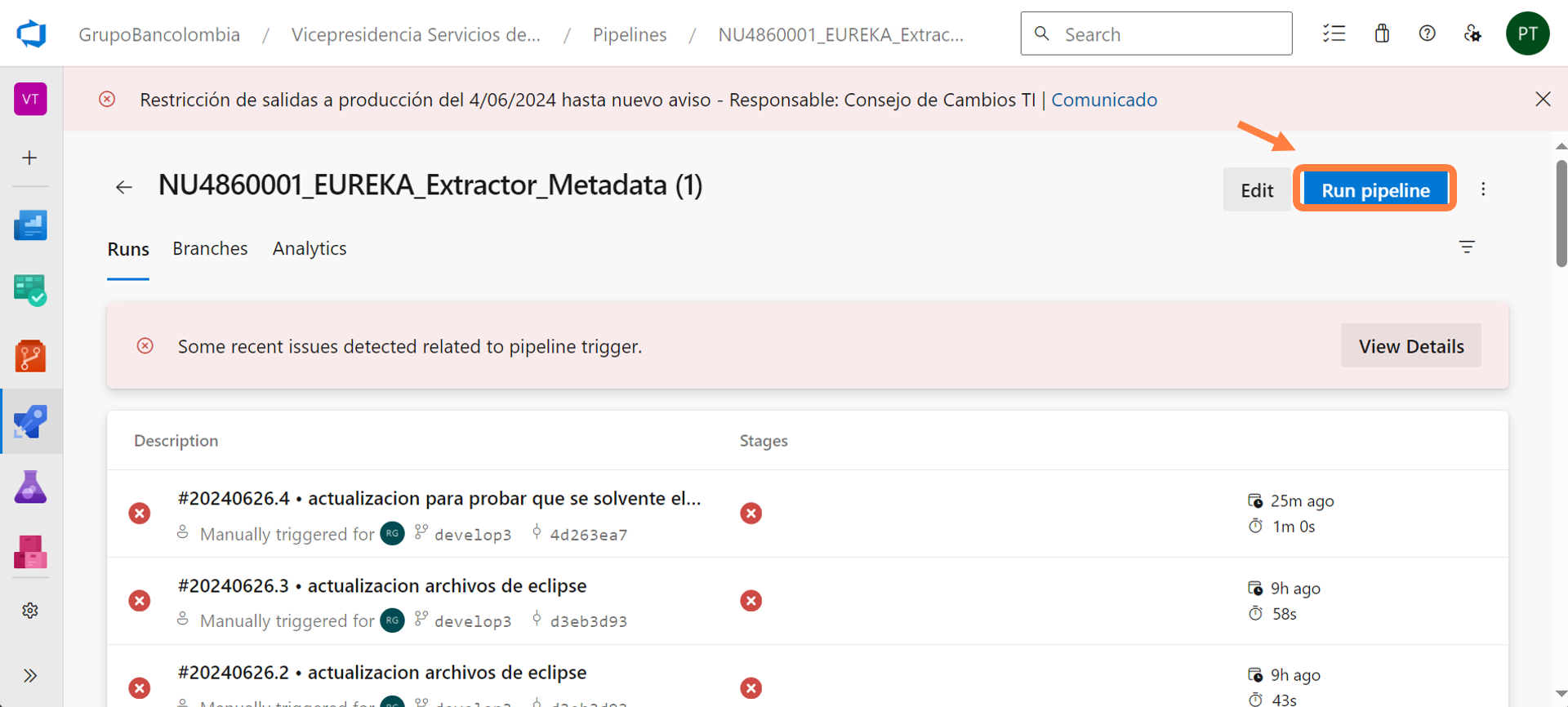

     Pipelines - Runs for NU4860001_BlueOasis y haz clic en run pipeline.






   • Selecciona la rama de ejecución “Branch/tag” (siempre debe ser la rama trunk)
     Ingresa la información creada en la aplicación en pasos anteriores de esta guía:
     • Identificación del cliente.
     • Secreto del cliente.
     • Ingresar el código de verificación de la URL y el ID blueprint.
     • Finalmente dar clic en RUN.

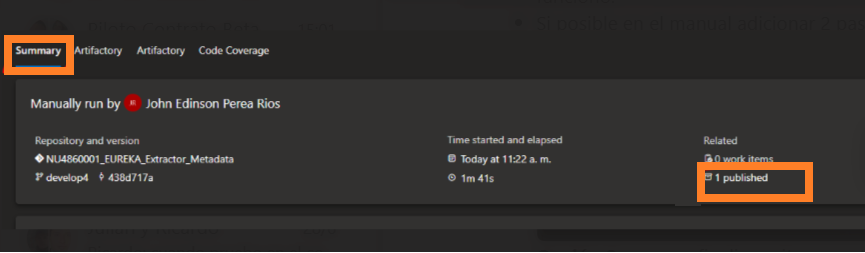

   • Inicia la ejecución del pipeline, si es exitoso para visualizar el contrato ingresar al Summary y buscar la opción de Published.



Debes importar el contrato generado a la herramienta Apicurio Studio para continuar con el diseño de la API. Recuerda eliminar la operación de seguridad que no aplica para tu API y agregar la información adicional que se requiere para que el contrato quede habilitado y con todo el estándar exigido en el banco.
